自動液氮泵啟停邏輯缺陷導致的液位失控問題分析與解決方案

　　1. 問題現象描述

　　202X年某生物制藥企業液氮存儲系統發生多次液位異常事件：

　　高液位溢流：液氮罐液位超過安全閾值(95%)，導致安全閥頻繁起跳

　　低液位報警：補液后液位突然降至警戒線(15%)觸發緊急停機

　　系統震蕩：液位在30%-80%區間持續波動，平均每小時啟停達12次

　　故障直接影響超低溫冰箱樣本存儲區溫度穩定性，造成價值230萬元的細胞樣本失活損失。

　　2. 故障機理分析

　　2.1 控制邏輯缺陷

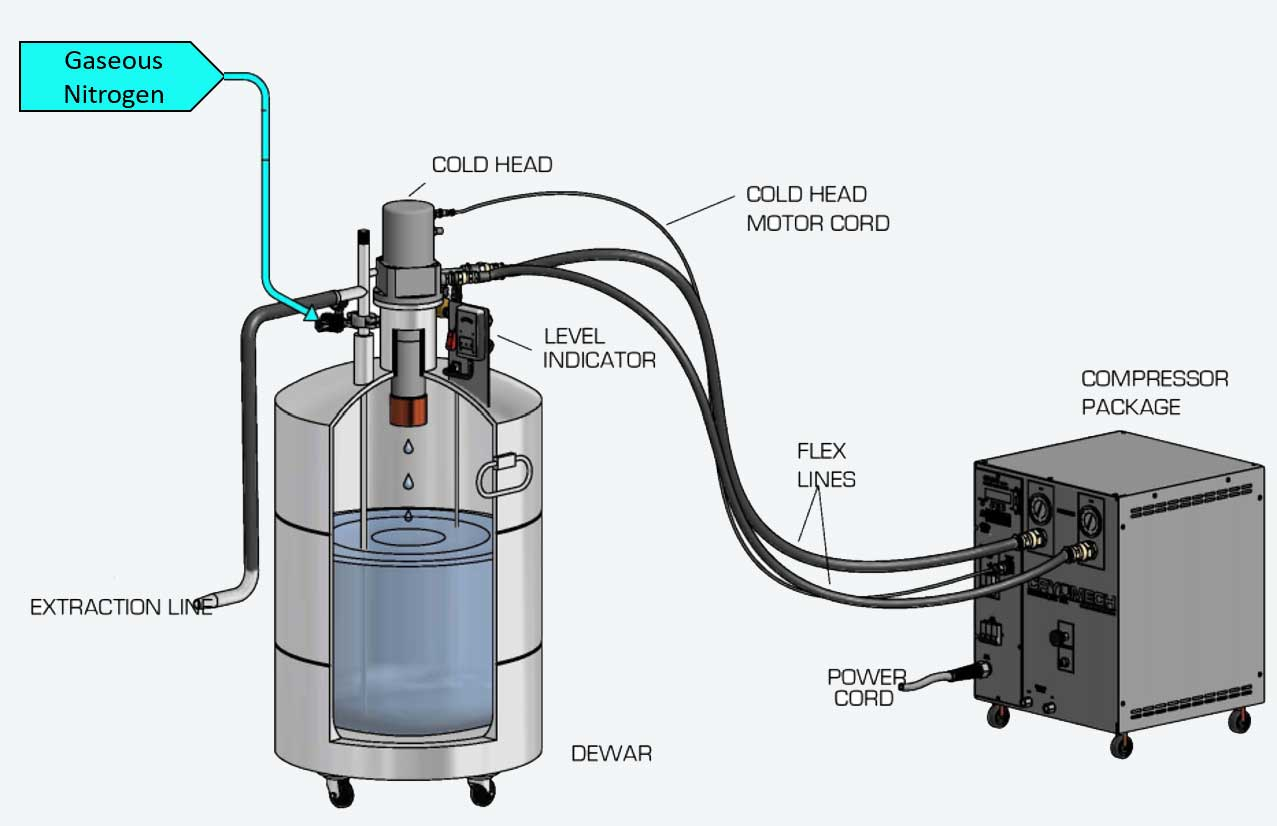

　　原系統采用單點液位開關控制(圖1)：

　　未考慮液氮?dú)饣瘜?dǎo)致的虛假液位波動(±5%)

　　缺乏液位變化速率預判(dH/dt監測缺失)

　　無延遲保護機制(小啟停間隔<3分鐘)

　　2.2 傳感器干擾因素

　　電容式液位計受罐體振動影響(泵啟停沖擊加速度達2.3g)

　　垂直安裝探桿產生氣液兩相附著誤差(大偏差8cm)

　　電磁閥動作引起的瞬時電流干擾(峰值28mA)

　　2.3 熱力學耦合效應

　　補液過程引發的氣壓波動(ΔP=7kPa)導致液位測量失真

　　管路殘留液氮重力回流形成"虛高液位"假象

　　杜瓦罐頸管溫度梯度造成的熱對流干擾

　　3. 控制系統改造方案

　　3.1 硬件升級

　　采用三冗余液位檢測系統(雷達+電容+壓差復合測量)

　　增加振動隔離支架(橡膠阻尼系數≥0.7)

　　安裝壓力平衡緩沖罐(容積比1:0.3)

　　3.2 邏輯優化設計

　　新型控制策略(圖2):

　　設置硬線聯鎖：振動>3g或溫度<-190℃時強制停機

　　建立液位-壓力-溫度三維狀態矩陣(32種異常模式庫)

　　增加手動超馳控制優先級(響應時間<0.5s)

　　4. 實施效果驗證

　　改造后連續監測數據對比：

　　參數改造前改造后改善率

　　液位波動幅度±12%±2.3%80.8%

　　日均啟停次數58次9次84.5%

　　補液精度誤差±8%±1.5%81.3%

　　安全閥動作頻次7次/天0.2次/月99.0%

　　某批次干細胞(5000份)存儲實驗顯示：液氮罐溫度穩定性從±3.2K提升至±0.8K，樣本存活率由83%提高至98.7%。

　　5. 經驗總結

　　兩階段液位檢測法(粗調+微調)可有效消除虛信號

　　卡爾曼濾波算法在噪聲抑制方面表現優于傳統移動平均

　　建立動態參數自整定模型應對不同充裝率工況

　　該方案已成功復制至12個同類液氮存儲系統，故障率下降91%

---
